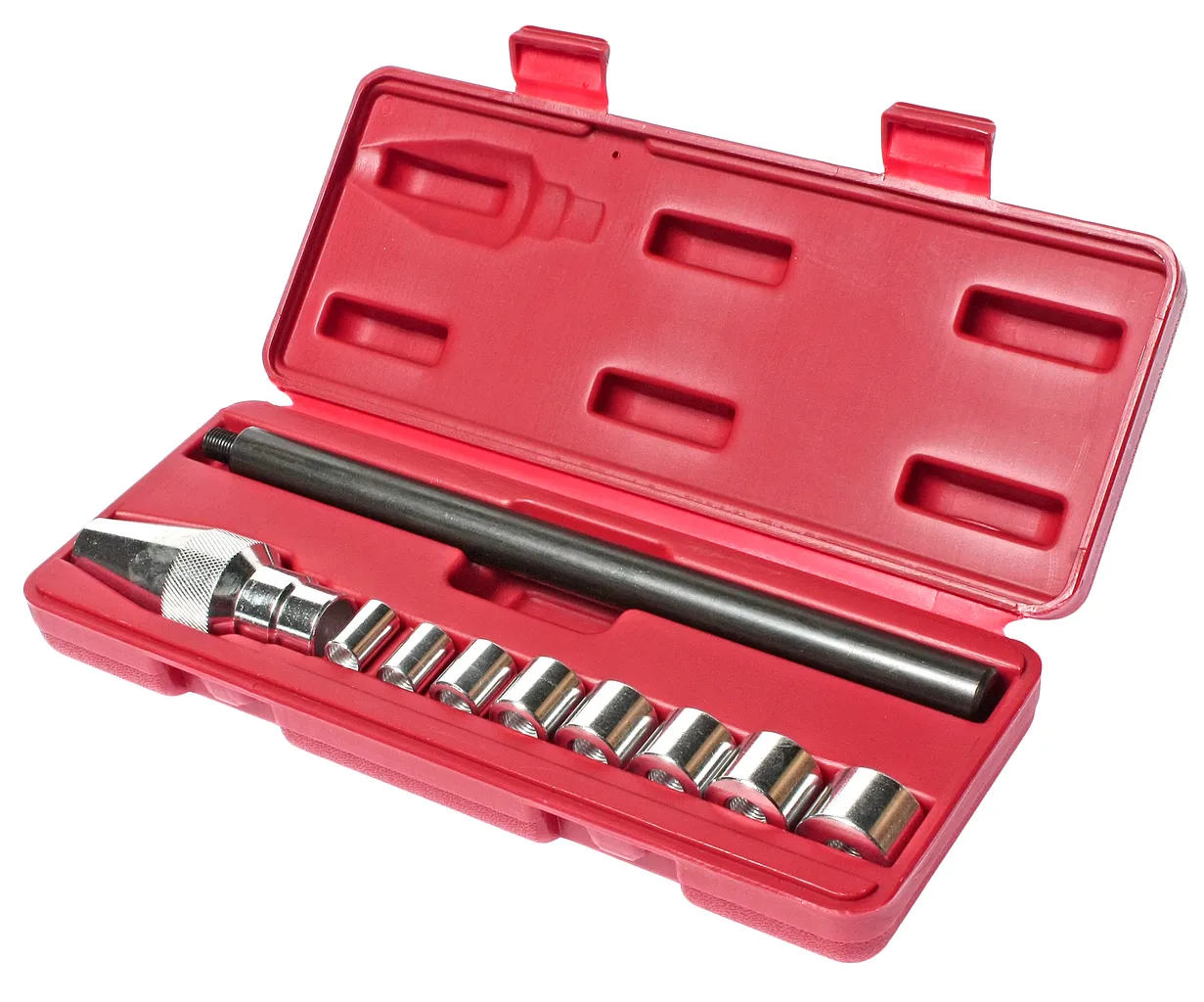

Комплектация

Направляющий штифт – 1 шт.
Конусная втулка – 1 шт.
Адаптеры – 8 шт.


Описание

Применяется для центрирования дисков сцепления на большинстве легковых и легких грузовых автомобилях, а также для тракторов.
Обеспечивает аккуратную установку диска сцепления цанговым захватом в направляющую втулку или подшипник.
Размеры: 8 адаптеров размерами от 11 мм до 24,9 мм.


Технические характеристики

Направляющий штифт
Общая длина 233 мм.
Длина штифта без резьбы 220 мм.
Диаметр штифта 16 мм.
Диаметр резьбы 9 мм.
Длина резьбы 13 мм.


Адаптеры
11 мм, 12 мм, 15 мм, 17 мм, 18.8 мм, 19.5 мм, 21.9 мм, 24.9 мм.


Конусная втулка
Общая длина 82 мм.
Диаметр (А) 180 мм.
Диаметр (В) 210 мм.


Порядок работы

Выберите адаптер, наиболее соответствующий центральной втулке. Закрутите его на направляющий штифт.
Вставьте собранный штифт в центральную втулку.
Установите диск сцепления на штифт и закрепите на конусной втулке.
Переместите собранное сцепление к маховику и отцентрируйте по болтовым отверстиям.
Наживите все крепёжные болты.
Закручивайте болты постепенно и поочерёдно, согласно заводской спецификации, чтобы максимально избежать несоосность.
